预埋件安装的质量对整体工程施工有重要的影响,因此,我们必须严格要求根据设计图纸在工厂制作钢结构埋件,预埋件安装流程图如下:

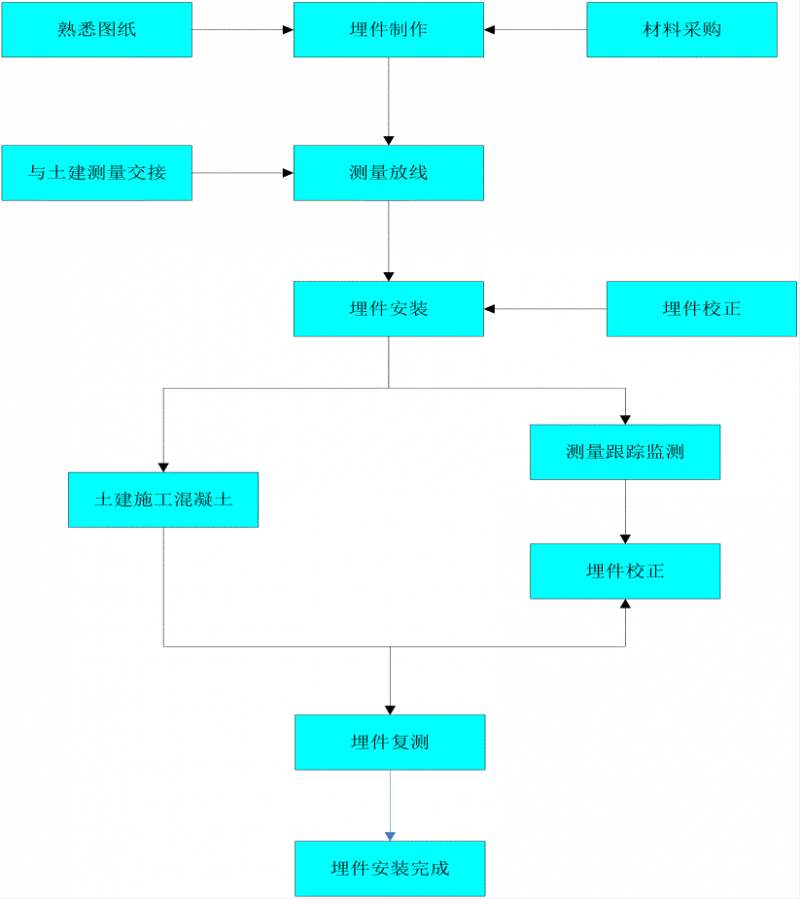

预埋件安装流程图
安装顺序说明

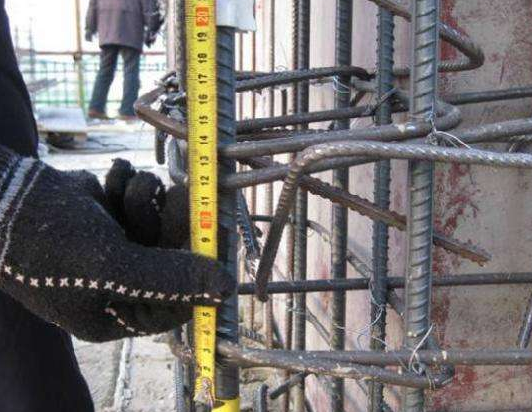

1.预埋件测量定位:将预埋件位置通过全站仪、钢尺等引测到土建的钢筋上,做好放线标记。并在模板搭设前,将埋件平面位置的控制轴线和标高测设到下一楼层。

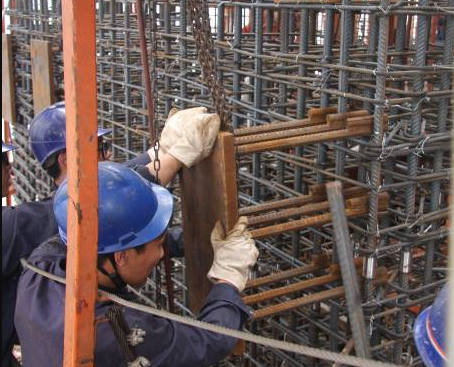

2.预埋件就位:根据埋件轴线和标高控制线,在核心筒剪力墙模板搭设前,把埋件初步就位,预埋件安装时,如果遇到竖向或水平钢筋阻挡,在土建绑扎钢筋时,及时调整竖向或水平钢筋。

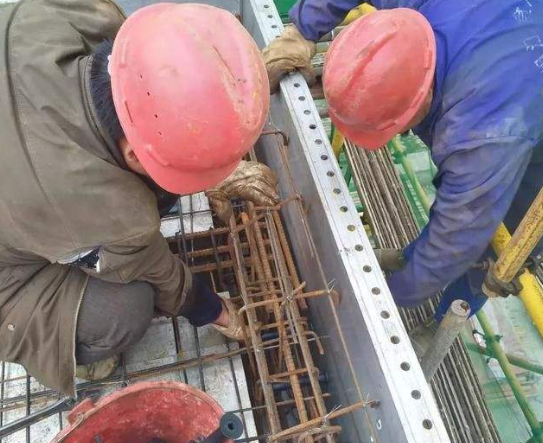

3.预埋件清理、定位:核心筒模板施工过后,清理埋件板面上杂物,然后测量放线,精确定位受剪连接板的位置。

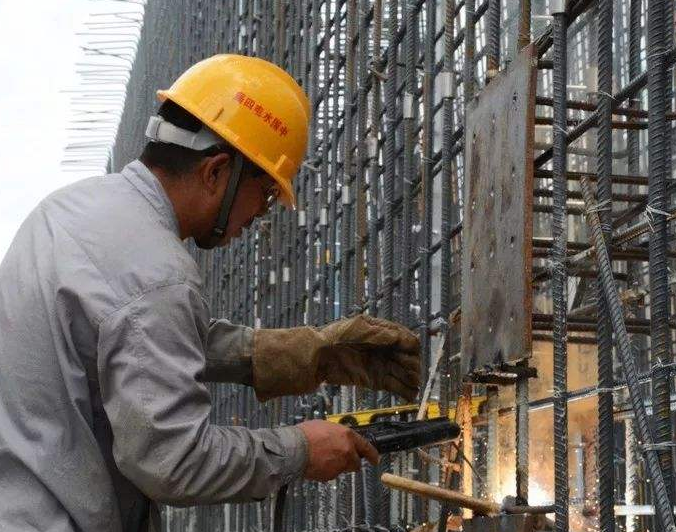

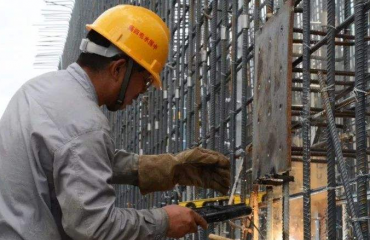

4.预埋件安装固定:埋件安装就位固定后,由监理测量复核,验收合格后才能浇筑混凝土。
以上就是预埋件安装图解全部内容。
